一：產品特點
DHH(DHHT)系列安全滑觸線優點：安全；可靠；方便；經濟。
應用領域：港口、鋼廠、自來水、重型設備企業、大噸位起重機。
二：產品型號、規格
a.單極組合式滑線
㈠單級導軌連續載流量：250A ; 380A ; 500A ; 630A ; 800A ; 1000A ;1250A ;1600A ; 2000A
㈡單級導軌截面積：160mm2; 250mm2; 320mm2 ; 400mm2 ; 500mm2 ; 700mm2
㈢導電材質：T-銅；鋁-不顯示
㈣單極滑線:鋁型材形狀，H型，S型
a.單極組合式滑線
㈠電刷載流量：50A、200A、250A、400A、500A、600A
㈡特性：JDS適用DHH(DHHT)型滑線、JDC適用DHS型滑線、JDT適用所有單極滑線
㈢集電器：單極滑線用集電器
三：主要技術參數
1.安全指標
| 序號 | 類別 | 指標值 |
| 1 | 安全海拔高度 | ≤2000米 |
| 2 | 安裝等級 | III級 |
| 3 | 周圍環境溫度 | -25℃~+55℃ |
| 4 | 周圍環境濕度 | ≤95% |
| 5 | 污染等級 | 4級 |
| 6 | 絕緣介電強度試驗 | 工頻交流3000V、1min 無擊穿閃爍現象 |
| 7 | 外殼擊穿電壓強度 | ＞20KV/min |
| 8 | 相比漏電起痕指數 | CT1＞600V |
| 9 | 抗非常熱和著火試驗 | 本生燈法合格；阻燃性能優良 |
| 10 | 短時耐受電流 | 30倍額定電流 1s;60倍額定電流 0.1s |
| 11 | 化學腐蝕 | 能耐酸、耐堿、耐鹽霧腐蝕 |
| 12 | 外殼防護等級 | IP23 |
| 13 | 額定電流時溫升K | ＜130℃ |
| 14 | 絕緣電阻 | ＞10 MΩ |
| 15 | 防觸電等級 | 0級 |
2.主要性能指標
| 類別 | 指標值 |
| 輸電導軌 | 符合：JB/T6391.1-92《起重機滑接輸電裝置型號和基本參數》 符合：JB/T6391.2-92《起重機滑接輸電裝置技術條件》 |
| 電刷 | 摩擦系數：0.2； 接觸壓降：0.15~0.3V； 運行1000KM磨損量：＜0.07mm； 電刷有效磨損：4~6mm |
| 集電器 | 主體材料：粉末冶金（銅和石墨） 環境溫度：-40℃~+115℃ 運行速度：U≤360m/min 工作電壓：不超過交流電660V或直流1000V 牽引力：F≤20N； 吸收運動誤差mm水平方向：±40 豎直方向：±30 |
四：型號與基本數據
“H”型滑線：導線標準長度為6m
| 型號 | 截面積mm2 | 額定載流量A | 導體材質 | 電阻Ω/km | 阻抗Ω/km | 質量kg/m | 標準軌距mm |
| DHH-160/250 | 160 | 250 | 鋁 | 0.1905 | 0.2195 | 0.48 | 50 |
| DHH-250/380 | 250 | 380 | 鋁 | 0.1218 | 0.1642 | 0.72 | 80 |
| DHH-320/500 | 320 | 500 | 鋁 | 0.0952 | 0.1455 | 0.88 | 80 |
| DHH-400/630 | 400 | 630 | 鋁 | 0.0762 | 0.1338 | 1.12 | 80 |
| DHH-500/800 | 500 | 800 | 鋁 | 0.0609 | 0.1258 | 1.52 | 80 |
| DHH-700/1000 | 700 | 1000 | 鋁 | 0.0435 | 0.1184 | 2.02 | 80 |
| DHHT-125/400 | 130 | 400 | 銅 | 0.1765 | 0.1278 | 1.20 | 50 |
| DHHT-160/500 | 160 | 500 | 銅 | 0.1161 | 0.1594 | 1.49 | 50 |
| DHHT-250/700 | 250 | 700 | 銅 | 0.0743 | 0.1327 | 2.25 | 80 |
| DHHT-320/1000 | 320 | 1000 | 銅 | 0.0580 | 0.1244 | 2.86 | 80 |
| DHHT-400/1250 | 400 | 1250 | 銅 | 0.0464 | 0.1194 | 3.58 | 80 |
| DHHT-500/1600 | 500 | 1600 | 銅 | 0.0372 | 0.1161 | 4.47 | 80 |
| DHHT-700/2000 | 700 | 2000 | 銅 | 0.0265 | 0.1132 | 6.25 | 80 |
| DHS-250/400 | 250 | 400 | 鋁 | 0.1219 | 0.1573 | 0.702 | 100 |
| DHS-400/700 | 400 | 700 | 鋁 | 0.0762 | 0.1247 | 1.13 | 100 |
| DHS-800/1250 | 800 | 1250 | 鋁 | 0.0381 | 0.0987 | 2.21 | 100 |
| DHS-1200/1600 | 1200 | 1600 | 鋁 | 0.0254 | 0.0904 | 3.15 | 120 |
| DHS-1600/2000 | 1600 | 2000 | 鋁 | 0.0190 | 0.0889 | 4.05 | 120 |
| DHS-2000/2500 | 2000 | 2500 | 鋁 | 0.0152 | 0.0881 | 5.31 | 120 |
五：集電器
集電器是將滑線中的電能通過滑動接觸輸送給用電設備的裝置。
JDS適用DHH(DHHT)型滑線、JDC適用DHS型滑線、JDT適用所有單極滑線
| 型號 | 額定載流量A | 質量kg | 應用范圍 |
| JDS-50 | 50 | 0.2 | DHHT-25~70 |
| JDS-200 | 200 | 1.4 | DHH(T)-160 |
| JDS-250 | 250 | 3.3 | DHH(T)-250~700 |
| JDS-400 | 400 | 4.5 | DHH(T)-400~700 |
| JDS-500 | 500 | 5.2 | DHH(T)-700 |
| JDT-100 | 100 | 1.4 | 用雙挑式DHH(T)DHS |
| JDT-400 | 400 | 9.8 | 用雙挑式DHS |
| JDC-400 | 400 | 2.28 | DHS |
| JDC-500 | 500 | 1.0 | DHS |
| JDC-700 | 700 | 3.08 | DHS |
六：安裝附件
| 序號 | 附件名稱 | 適用DHH(T)型號 | 適用DHS型號 |
| 1 | 懸吊夾 | HXJ | SXJ |
| 2 | 連接器連接夾 | HLJ | SLJ |
| 3 | 供電器 | HGQ | SGQ |
| 4 | 端帽 | HDM | SDM |
| 5 | 組裝臂 | FZB | FZB |
| 6 | 支架 | FZJD | FZJD |
| 7 | 熱膨脹段 | HPZ | SPZ |
| 8 | 牽引器 | FQY | FQY |

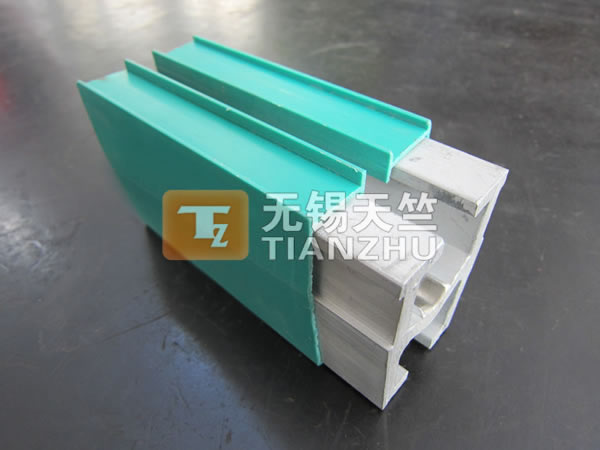

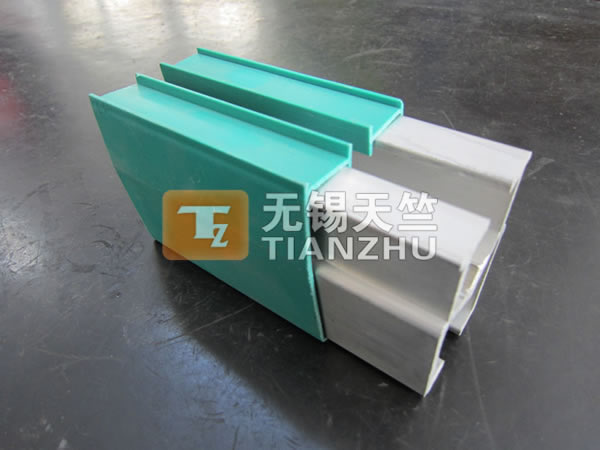

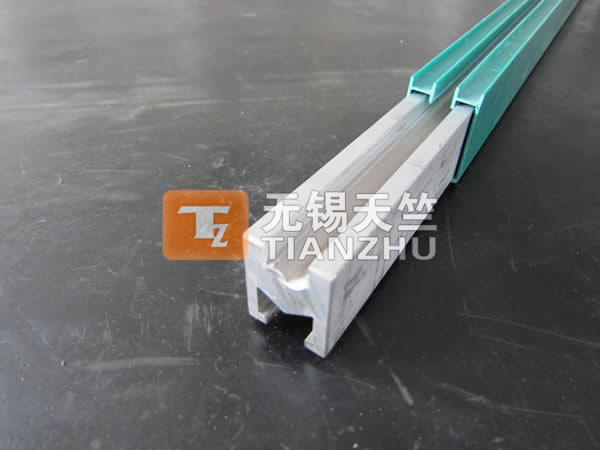

七：產品實樣
八：滑線安裝注意事項
安裝說明：
安裝重要提示：
1)組裝懸吊
調整懸吊螺栓，保證各導線水平和豎直方向上的直線度和相互之間平行度誤差，其值不得大于5mm。
2)導線連接
導軌與導電板連接外用砂布打磨去除氯化層，擦干凈；涂一層厚約0.2mm的導電膏，以減小接觸電阻。
3)供電器的安裝
除DHS-1600和DHS-2000型劃線外，在連接罩兩側開電纜孔，開孔尺寸一般比電纜外徑小2mm。
DHS-1600和DHS-2000型滑線，只需按布線圖確定安裝位置接入即可。
4)集電器的安裝
根據集電器的極數和安裝空間確定牽引器（通用型）的長度；
JDT型集電器安裝高度尺寸請參閱本章集電器一節，JDS型集電器通常是安裝到集電器橫桿保持水平。
安裝完畢，松開限位螺母并拆去限位板使集電器上下活動自如。
5)復檢
檢查滑線與起重備的運行軌道的平行度，要求不大于20mm，并擰緊所有緊固件。
連續使用1月后，再將所有緊固件擰緊一次。
滑線安裝的幾種形式：
